  一、功能和用途
  水泵定时开关能根据用户设定的时间,自动打开和关闭水泵和各种电器设备的电源,广泛用于路灯,彩虹灯,广告灯,电饭煲,增氧机,喷灌机,预热预冷装置等领域用电设备的编程定时自动控制,达到节省人力,节省电力的目的。

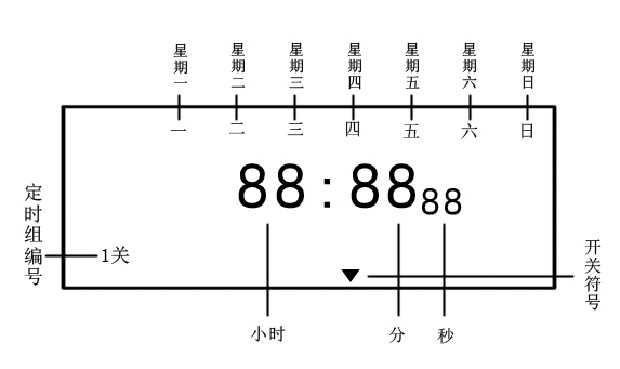

  二、显示屏显示的符号解释
  如图:

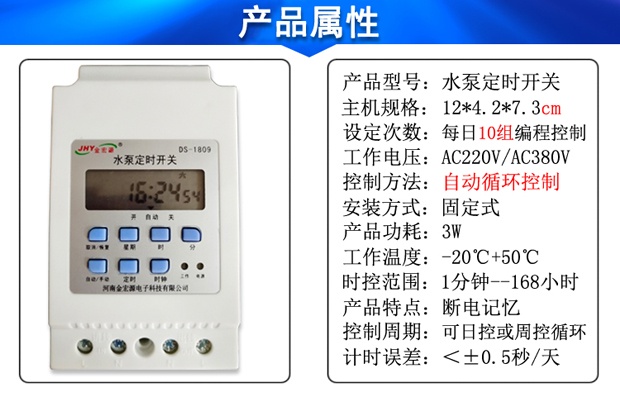

  三、技术参数
  额定电压:AC220V(±10V)/50Hz
  额定电流:纯阻性负载2感性负载10A
  建议使用负载功率:纯阻性负载小于4000W感性负载小于1500W
  时控范围:1分-168小时
  设定次数:每天10组编程控制
  控制周期:可日控或周控循环(可实现每天不同定时设置)
  计时误差:<±0.5秒/天
  适用温度:-20℃---60℃
  安装方式:导轨式或壁挂式

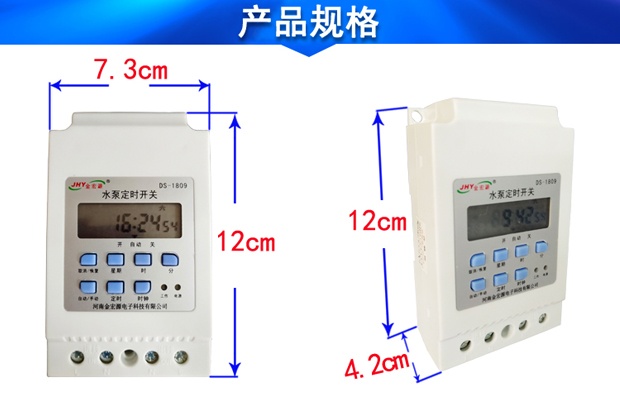

  外形尺寸:115*75*52mm
  四、定时器设置的方法
  1、调校时钟:
  A、调校星期:按住“时钟”键不松开,同时按“星期”
  B、调校小时:按住“时钟”键不送开,同时按“时”
  C、调校分钟:按住“时钟”键不送开,同时按“分”
  2、按如下步骤设置每一组定时程序(注意:在15秒内不按任何键,屏幕会自动回复到时钟状态)。
  步骤按键设定项目
步骤 按键 设定项目
1 按“定时” 进入组定时“开”的设定(“显示1开”)
2 按“星期、时、分” 设定1开的时间(星期、时、分)
3 再按“定时” 进入组定时“关”的设定(“显示1关”)
4 再按“星期、时、分” 设定1关的时间(星期、时、分)
5 重复“1234”步骤 可设定第2---10组定时设置的时间
6 重复按“定时” 检查各组开关时间的设定是否符合要求,如果不确定,还 应重复步骤24
7 按“自动/手动” 使“▼”调到“自动”位置,若从“开”转入“自动”,当即执行开,若从“关”转入自动,当即执行关。
8 按“时钟” 结束时间设定进入时钟显示状态(若无按键,15秒后自动转入时钟状态)。

  3、检测:连续按[定时]键检查每一组所设定的时间是否正确,若不需要设定10组,要把多余的定时设置用“取消/恢复”键去除,注意:显示“--”:“--”时,即表示去除,若再按一次“取消/恢复”键,可恢复去除以前的原有定时设置。
  4、修改[定时]键至需修改的定时组,按[取消/恢复]键去除当前设置,然后可按定时设置有关步骤重新设定该组开关时间(星期、时、分)。
  5、定时设置举例说明:如果您需要在每天晚上19:00开启,凌晨5:00关闭,屏幕上1开显示为:星期:“一、二、三、四、五、六、日”时间:19:00,屏幕上1关显示为:星期:“一、二、三、四、五、六、日”时间:5:00,“▼”符号请按“自动/手动”键调至“自动”状态如果您在设定这组程序时,当前时钟时间为:19:00之前,请将“▼”符号按“自动/手动”键从“关”调至“自动”,如时间在19:00之后,5:00之前,请将“▼”符号按“自动/手动”键从“开”调至“自动”。将您所需要的时间设定好之后,要将剩下的几组程序全部显示“--”:“--”状态。

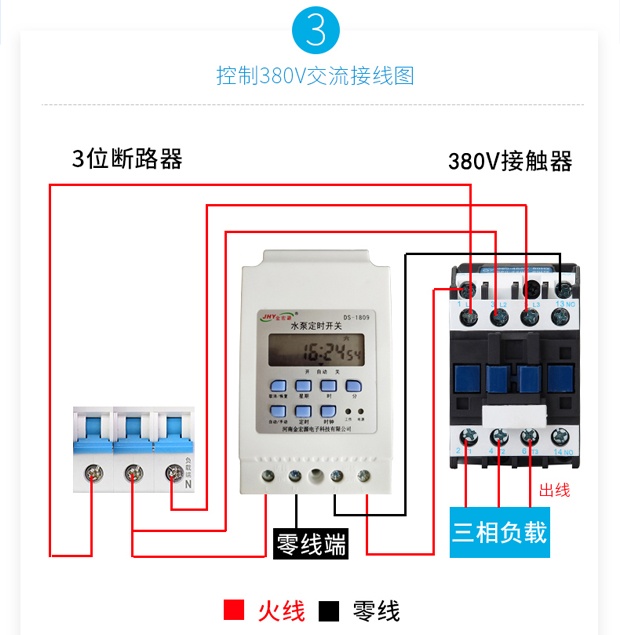

  五、接线图








  六、注意事项
  1、在使用本产品前,请认真阅读产品说明书,并按产品技术参数要求正确使用本产品。
  2、若显示屏显示变弱或不显示时,请先更换电池(电池在定时开关背面,掀开盖后即可方便地更换),更换电池后,若原定时设置内容消失,需重新设置。
  3、按键按下0.5秒以上时,显示屏才动作,这是本产品专为抗外界干扰而设计的,对外界产生的瞬间干扰信号进行屏蔽。
  4、请勿自行修理,或改造本产品,如果需要本产品的部分结构,请向本公司订购。
  5、本产品不防水,请勿使用本产品沾染油污或进水。
  6、如果不需要设定10组定时,要把多余的组数用[取消/恢复]键取消,显示“--”:“--”时,即表示已取消,当屏幕显示“0:00”时,表示设置时间为0点,此时要按[取消/恢复]键,是屏幕显示“--”:“--”
  7、手动控制的方式:按[手动/自动]键可直接开,关电源,在“开”状态时,一直开,在“关”状态时,一直关。
  8、阻容降压型的定时开关于控制阻性负载,不适于控制感性负载,感性负载电器,建议使用本公司生产的工业级产品。
  七、产品质保
  1、质保期:我公司所有电子产品质量保质期均为壹年。
  2、对于以下情况引起的产品破坏不在质保范围内:
  A、由于负载过大引起的产品损坏。
  B、产品进水、油渍等引起的产品损坏。
  C、输入电压不正确或不稳定造成的产品破坏。
  D、自行拆卸、改装产品的。
  八、常见故障排除
  1、如果本开关某该开的时间没有开,或者该关的时间没有关,那可能是因为定时设置的“星期”没调对,请检查每组定时设置中的星期是否显示正确,例如:要设置每的19点开,24点关,要将星期中的“一、二、三、四、五、六、日”全部选出。
  2、如果确认“开”和“关”的时间调的完全正确,但是本开关仍然动作不正常,可能是因为多余的几组开关时间没被去除,请按照说明书第六项“注意事项”的第6条修改,检查设置。
  3、如果以上两条全部正确,而本产品仍然动作不正常,有可能是“自动/手动”所处位置不正确,请检查“开”自动、“关”的标志“▼”,将其调到当前时间所处的状态,再调回到自动位置,例如:当前时钟时间是17点时,如果要设置19点开,24点关,则当前时间开关应处于“关”的状态,要让“▼”从“关”跳到“自动”。
  4、如用以上几种方法还不能排除故障,请与本公司或者当地经销商联系处理。
